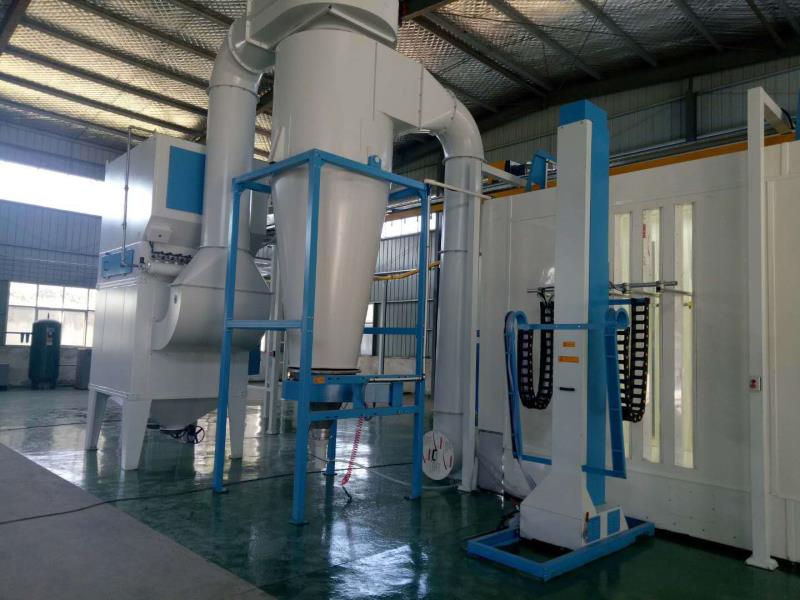

粉末涂装—喷粉房涂装设备的相关知识
栏目:行业新闻 发布时间:2019-11-21 16:08

    粉末涂装(powerpainting)是以固体树脂粉末为成膜物质的一种涂覆工艺,它的涂装对象是粉末涂料。粉末涂装技术的发展堪称为涂饰工业近代伟大的成就之一。近15年来,全世界的粉末涂装工业以每年两位数的增长率稳定地飞速发展。对粉末涂装技术的需求日益增长的原因在于粉末涂层具有优异的性能、易于施涂、节约能源、广泛应用于汽车和家用。

    电器行业,在经济效益和环境保护方面的社会效益显著。

    粉末涂装的特点:

    (1)粉末涂装一次便可得到厚度为100~300μm的涂层,而采用普通涂料需4~8次的施工,提高施工效率,缩短生产周期。

    (2)涂料中不含溶剂,无需稀释和调整粘度,改善了劳动条件和减少了火灾的危险,有利于保护环境。

    (3)提高了涂层的附着力和致密性,金属粉末、陶瓷粉末等一起混合涂装,更能提高涂层的各项机械物理性能,涂膜的防腐蚀性能极大的提高。

    (4)机械化程度高,并可回收利用过量的涂料,降低了涂料的消耗。(5)涂装设备复杂,投资成本高,涂层的外观和流平性不及喷涂方法好,某些粉末涂装方法对工件的形状尺寸有要求。只能对粉末涂料适用,成本较高。

    一、粉末涂装的施工方法已获得工业应用的粉末涂料的施工方法有:火焰喷涂法(融射法)、流化床法、静电粉末喷涂法、静电流化床法、静电粉末振荡法、粉末电泳涂装法等。

    二、流化床粉末涂装工艺流化床工艺,由于工件是预热到粉末熔点以上而涂覆的,熔化的聚合物粘度降低,涂层的附着力大大改进,涂层的绝缘性和防腐性能大为提高。难溶解的树脂如尼龙、聚乙烯、聚丙烯等也可用此法施工。

1)工件清理工件须除油和除锈。将工件浸入汽油或三氯乙烯蒸气中清除油污;用喷砂或抛丸除锈,清理干净。

    (2)预热工件预热的温度应高于粉末涂料的熔化温度20℃左右,根据工件的大小和涂层的品种及厚薄的不同,预热范围在170~220℃。

    (3)覆蔽工件中不需要涂覆的部分可用夹具(如硅橡胶)保护起来,这种夹具起到夹取工件和保护的双重作用。

    (4)涂覆将工件进入流化床,为获得均匀而连续的涂层,工件浸涂一次取出后,立即反转180°,待涂层熔化后再浸涂依次,又立即反转180°。浸涂一次的时间为1~2秒。

    (5)后热固化为使工件上的涂层更好的固化成膜,应进入烘干室再次加热。固化温度与固化时间这两个工艺参数从获得最佳涂膜性能和尽量缩短施工周期来确定。例如环氧粉末涂料的固化温度为180~190℃,固化时间为40~50分钟。

本页链接:http://www.dalianyide.com/a/xinwen/hydt/303.html

留言板

提交
TEL
24小时:15698883271
