近年来，随着工程机械产能的不断扩大以及客户对产品表面质量的要求越来越高，烘干已经成为涂装生产线不可或缺的一道工序，烘干设备也是涂装生产线的关键设备之一，占有重要的地位。烘干设备的选型、设计至关重要，直接关系着生产成本与产品质量。

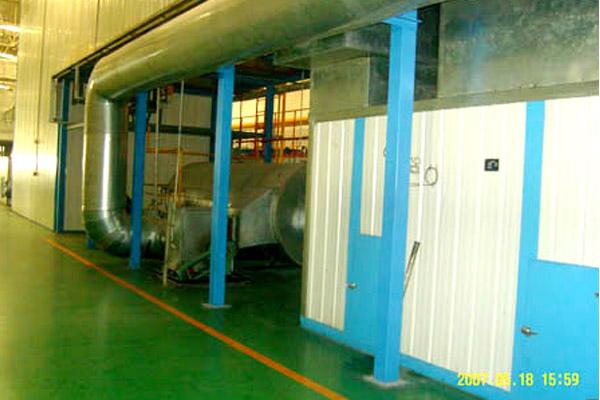

今天，我们就涂装车间的烘干室的进行简单的介绍。烘干室按结构形式分类 按结构形式上来分烘干室大致可分为直通式烘干室、桥式烘干室。

直通式烘干室结构形式较为简单，工件一般通过地面平车输送的方式或者悬挂方式输送，设备两端设置有大门或者风幕，防止热量外溢。此类设备多用于烘干温度较低的工况。 桥式烘干室是将烘干段设置在设备顶部，下部开口，工件通过输送系统爬升至烘干段烘干，利用热空气密度比冷空气轻的原理，减少热量的外溢，从而达到节约能源的目的。此类烘干设备多用于烘干温度较高的工况。

桥式烘干室其包括室体，室体前端设有物料进口、后端设有物料出口、侧壁上设有进风口及顶部设有回风口，桥式烘干室还包括穿过物料出口和物料出口的桥式支架，桥式烘干室室体两端分别设有由动力装置驱动的主动轴及与主动轴通过链轮、输送链条传动链接的从动轴，输送链条由桥式支架支撑，桥式烘干室的桥式支架的高段位于室体内且其高度高于物料进口，桥式支架的下方设有端部安装在室体内壁上的保温板层。

桥式烘干室室体前端具有工件进出口，室体后端具有回转区；所述室体的工件进出口处具有上层空间和下层空间，上层空间与室体连通、并且高度与室体一致，下层空间位于上层空间的下方，下层空间与上层空间连通，下层空间位于炉体支架之间。
