一、哪些因素会影响涂膜的平整性
粉末涂料静电喷涂时，涂膜厚度越厚，表面越趋于平整。
影响粉末涂料涂膜平整性的主要因素是粒度大小及其分布、熔融粘度、颜料和固化剂的分散状态等。
通常来讲，对于熔融粘度高的树脂，如果要获得40μm涂膜厚度的平整涂膜，那么粉末粒度最大粒径约为60μm。
二、影响涂膜厚度的分布因素及解决措施

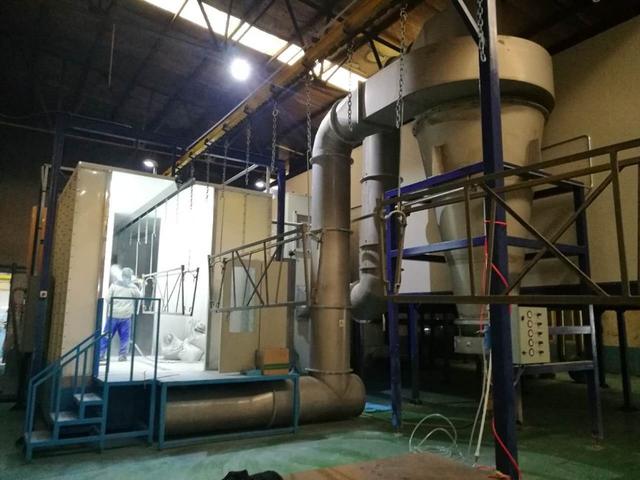

在静电粉末涂装中，由于喷出粉末的不均匀性使涂膜厚度的不均匀程度大约为溶剂涂装的2倍，要正确掌握涂装设备的有效喷束图形、控制好喷涂的间接时间，防止喷涂的不均匀性。
被涂物面积大于涂装设备的喷束图形时，采用往复式喷粉枪结构是比较适宜的。
当用并联长冲程排列时，被涂物的中央部位涂膜较薄，而用串联短冲程排列，被涂物中央部位涂膜则较厚。
三、哪些因素会影响涂着效率？
影响粉末涂料涂着效率的主要因素是涂装设备对涂料的带电方式、粉末的粒度分布、涂装环境的温度和湿度等。为此，合适的粉末涂料的范围为10～80μm。
粒子径与涂着效率的关系大致如下：
粒子径的涂着效率：粒子径(μm)150以上为35.0、150～100为35～60；涂着效率(%)100～74为60～70，74～20为70～90。
故：相对于粒子的重量，静电力随着粒子直径的减少而增加，粒子小为36～100μm，150～400目的粉体可完全附着冷态被涂物，较大的74～177μmc，80～200目)粒子在喷射后，粉体可能从被涂物掉落。
环氧树脂的粒度20～100μm，平衡的粒子径分布标准绳宜为10-80μm，最细的下限是10μm以下为10%以内，60μm以下的粒子为60%以下，宜成20～50μm的尖锐粒度分布，因20μm以下的微粉末容易飞扬，涂料损失也多。
四、涂膜的颗粒产生原因及解决措施
产生的原因为粉末涂料中混进胶化、难溶性粒子和杂质等造成。
1）粉末涂料中的微细粒子容易堆积在涂装设备后喷枪头部或管道内改变气流方向的部位，当堆积到某种程度时以凝集状态喷出来附着在被涂物上面，烘烤时不会熔融而变成直径为0.5-3mm程度的颗粒,附着在喷粉室内壁和回收设备内的胶化物；
2）制造粉末涂料过程中由于颜料产生凝聚物；
3）在熔融混合过程中有部分树脂进行固化反应产生胶化粒子，这些粒子都会形成涂膜上的颗粒。
4）静电喷涂施工中，环境粉尘问题也应该引起足够的重视。灰尘来自空气，操作人员的工作胶布袋回收设备上的纤维和烘烤设备上的剥落物等，这些灰尘在静电喷粉过程中也会引起涂膜的污染和带上颗粒。
